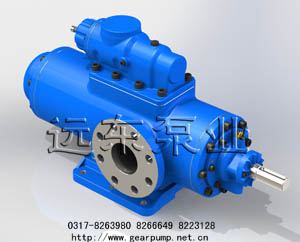

 三螺桿泵/SM三螺桿泵
◆SM三螺桿泵形式代號
◆SM三螺桿泵(潤滑油泵)形式
◆SM三螺桿泵(潤滑油泵)螺旋角
◆結構特性及軸承,軸封
◆SM三螺桿泵(潤滑油泵)材料組合
●SM三螺桿泵(潤滑油泵)形式代號 SM | H | 210 | R | 46 | E6.7 | W21 | 系列 | 形式 | 規格 | 主桿方向R=右旋,L=左旋 | 螺旋角 | 結構特性及軸承與軸封 | 材料組合 |
從驅動端看,若要求泵軸順時針轉動,則選R,逆時針轉動選L . Look from the driving end, if
you want the pump shaft clockwise, then choose R, choose L counterclockwise rotation.
1.系列
系列 | 主要特征 | 最大流量(L/min) | 規格范圍 | 最大排出壓力(Mpa) | SM | 中壓,單吸,軸向液力平衡 | 2200 | 40-2200 | 10 |
2.SM三螺桿泵(潤滑油泵)形式:
| SMH-臥式底腳安裝泵Horizontal
foot pump installation | | SME-插裝式泵組Cartridge
pumps | | SMF-法蘭安裝式泵Pump
flange installation | | SMS-立式柱腳泵Vertical
column foot pump | | SMD-進口浸沒式Imports
of immersion | | SMB-進出口同側法蘭聯結泵Import
and export of ipsilateral flange connection pump |
3.SM三螺桿泵(潤滑油泵)螺旋角
規格 | 40 | 80 | 120 | 210 | 280 | 440 | 660 | 940 | 1300 | 1700 | 2200 | 主桿螺旋角 | 38
46 | 36
42
46 | 42
46 | 40
46 | 43
46 | 40
46 | 40
46 | 42
46 | 42
46 | 42
46 | 42
46 |
4.SM三螺桿泵(潤滑油泵)結構特性及軸承,軸封
符號 | 結構說明 | 適用范圍 | U2 | 內置雙列球軸承，填料密封 | 介質潤滑性較差，粘度大溫度≤ 150 ℃ | K2 | 外置球軸承，填料密封 | 介質潤滑性較差，粘度大溫度≤ 150 ℃ | U12.1 | 內置滾動軸承，軸承由介質潤滑機械密封 | 介質潤滑性良好溫度≤ 80 ℃ | E6.7 | 外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 | 介質潤滑性較差，工作溫度高 T ≤ 150 ℃ | E15 | 外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 | 介質潤滑性較差，工作溫度高 T ≤ 200 ℃ |
5.SM三螺桿泵(潤滑油泵)材料組合
材料組合代碼 | 泵體 | 襯套 | 適用范圍 | W3 | QT42-10 | ZL109 | 用于小規格泵和大規格低壓泵輸送潤滑性好，如潤滑油等。 | W23 | QT42-10 | ZCuSn5Pb5Zn5 | 用于小規格泵和大規格低壓泵輸送潤滑性較差的液體，如重油、燃油等。 | W27 | ZG35 | ZL109 | 用于大規格泵高壓輸送潤滑性較好的液體，如潤滑油等。 | W28 | ZG35 | ZCuSn5Pb5Zn5 | 用于大規格泵輸送潤滑性較差的液體如重油、燃油等 | W29 | 焊接泵體 | ZCuSn5Pb5Zn5 | 用于特殊要求環境 |
