 雙螺桿泵的結構和工作原理
一、雙螺桿泵的結構：
• 雙螺桿泵有密封和非密封型兩類。
• 密封型
• 由漸開線和擺線組合而成
• 其 η v 略遜于擺線嚙合的螺桿泵
• 但能使工藝簡化，成本降低。
• 非密封型
• 采用兩根 D 相同、單頭、定螺距、矩形或梯形齒形的螺桿
• 不能形成完全封閉的嚙合線，屬于非密封型螺桿泵。
• 為減少漏泄，需增加導程數，又要限制螺桿的長度，故不得不減小螺旋的升角，從而導致螺桿自鎖。
• 因此，傳遞扭矩需靠齒輪，主動和從動螺桿彼此不直接接觸。
二、雙螺桿泵的工作原理
 • 外軸承式 - 同步齒輪和軸承裝在泵體外面，單獨潤滑
• 內軸承式 - 齒輪和軸承置于泵體內部

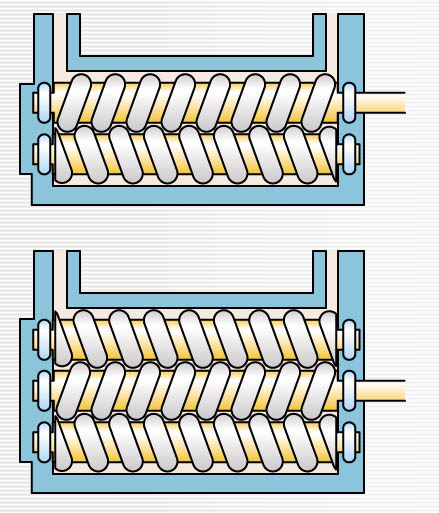

• 上圖是兩側吸入、中間排出結構，軸向力可基本平衡。 |
